产品系列
产品描述

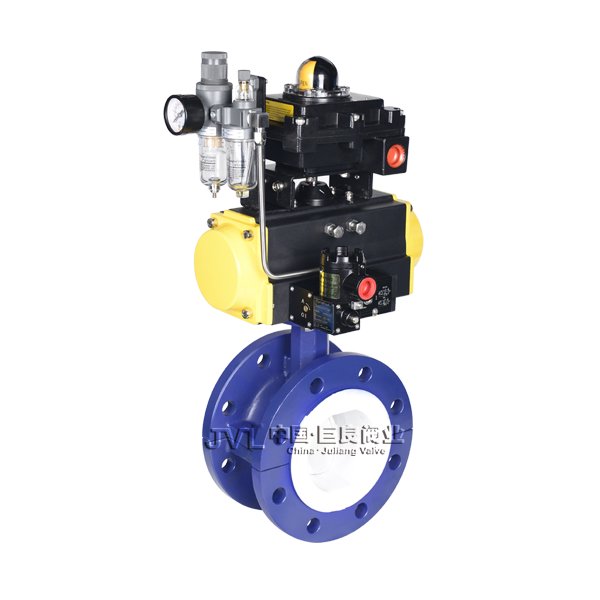

JL600-D1法兰式软密封气动蝶阀
口径:DN50~800mm
特点:防爆、开关、定位器
国产精品、技术精湛、应用广泛、经济适用
开启灵活、工作稳定、结构紧凑、轻巧美观
流通性好、运动平稳、重量轻、安装方便
密封性好、启动扭矩小、操作方便、省力节能
技术规范
设计依据 | GB标准 | ANSI标准 | |
设计标准 | GB/12237 | ANSI B16.34 | |
结构长度 | 对夹式链接 | GB12221 | ANSI B16.10 |
连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.5 | |
实验和检验 | JB/T9092 | API598 | |
备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造 |
技术参数 | |
公称通径 | DN50~800mm |
连接方式 | 法兰 |
气缸选配 | JLAT系列、JLGT系列、JLAW系列、进口执行器系列 |
气缸形式 | 双作用、单作用(弹簧复位) |
控制方式 | 二位切断(开关型)、调节型、三段式(开度可选) |
公称压力 | 6、10、16bar(如需更高压力订货时请注明) |
气源压力 | 双作用:4~8bar、单作用:5~8bar |
介质温度 | W1:-40~180℃、W5:-20~80℃、W7:-40~160℃ |
环境温度 | 标准型:-20~80℃ |
阀体材质 | 铸铁(Q)、碳钢(C)、不锈钢(P4、P6) |
密封材质 | 丁晴橡胶(X)、聚四氟乙烯(F)、全内衬聚四氟乙烯(F46) |
备注:其他特殊密封材质或特殊温度亦可根据客户要求设计选型 |
附件选型 | |
电磁阀 | 双作用选二位五通、单作用二位五通、单电控双电控订货时注明 |
气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 |
限位开关 | 远程反馈开关信号 |
手操机构 | 可实现手动开、关阀门 |
定位器 | 输入模拟量信号(4-20mA或者0-10V),调节阀门开度 |
备注 | 以上附件不是标准配件,如需配置订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级 |
JL600-D1法兰式软密封气动蝶阀是工业自动化控制系统中的重要执行机构,可远距离集中控制能满足计算机程控的需要;如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用,也是国防建设、科技建设的**产品。
