产品简介

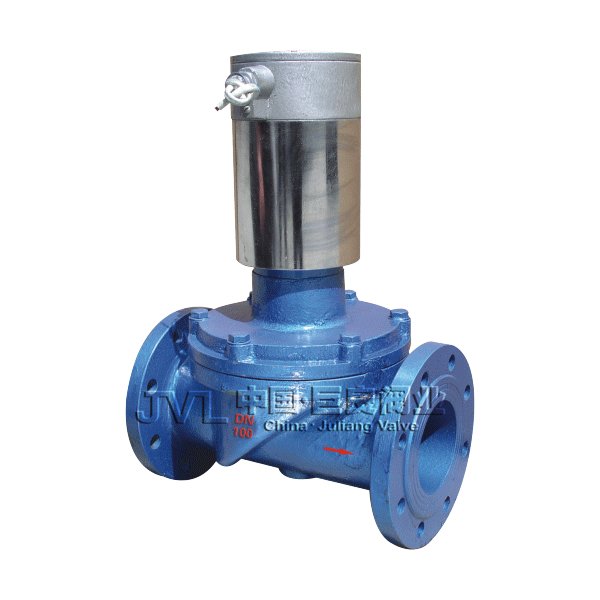

ZCM大通径燃气电磁阀
口径：DN15~350mm
特点：密封性好、安全可靠、持续通电
技术参数
| 公称通径 | DN15~350mm |
| 连接方式 | 内螺纹、法兰 |
| 工作原理 | 分布膜片式 |
| 阀体材质 | 铸钢、不锈钢 |
| 密封材质 | 丁晴橡胶NBR. 氟橡胶FKM. 其他材质请咨询 |
| 适用介质 | 天然气、煤气、液化石油气等可燃气体 |
| 介质温度 | W1:-20℃~80℃ W2:-20℃~130℃ |
| 环境温度 | 标准：-20~60℃ |
| 安装方式 | 水平安装 线圈垂直向上（其他方式请咨询） |
| 防护等级 | 铁壳型:IP54 防爆型:IP54 |
| 备注：特殊工况要求亦可根据客户实际情况设计制造。 | |
| 选型说明 |
| 阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。 |
| 流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目） |
| 直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。 |
| 请您在设计控制方案中优先选择常闭型 |
| 如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 |
| 电源参数 | ||||||
| 电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | ||
| 额定 | J19 | AC25VA | DC25W | J22 | AC142VA | DC142W |
| J20 | AC32VA | DC32W | J23 | AC222VA | DC222W | |
| 功率 | J21 | AC80VA | DC80W | |||
| 电压偏差 | ±10% | |||||
| 电气连接 | 普通型:标准接线盒 | |||||
| 防爆型:标配M14x1.5内螺纹,G1/2内螺纹,内置接线盒 | ||||||
| 产品功能选型 | ||
| 符号 | 功能名称 | 功能内容 |
| B | 防爆型 | 防爆等级dⅡBT4 |
| 略 | 常闭 | 通电阀开、断电阀关 |
| K | 常开 | 通电阀关、断电阀开 |
| 备注 | 防爆合格证编号 | GYB12.1474X |
| 生产许可证编号 | XK06-014-01624 | |
超高温电磁阀广泛应用导热系统、电站系统、钢铁冶金、电力装备、暖通空调、生物制药、电镀涂装、石油化工、工业窑炉、加热设备、液压设备、干燥设备、纺织印染、热电厂、高温吹灰系统等自动化控制系统。
